Descrizione progetto

LA NUOVA SOLUZIONE CHE PERMETTE LA REALIZZAZIONE DI FONDAZIONI VENTILATE E VASCHE DI ACCUMULO, DI ALTEZZA VARIABILE DA 51 A 300 CM.

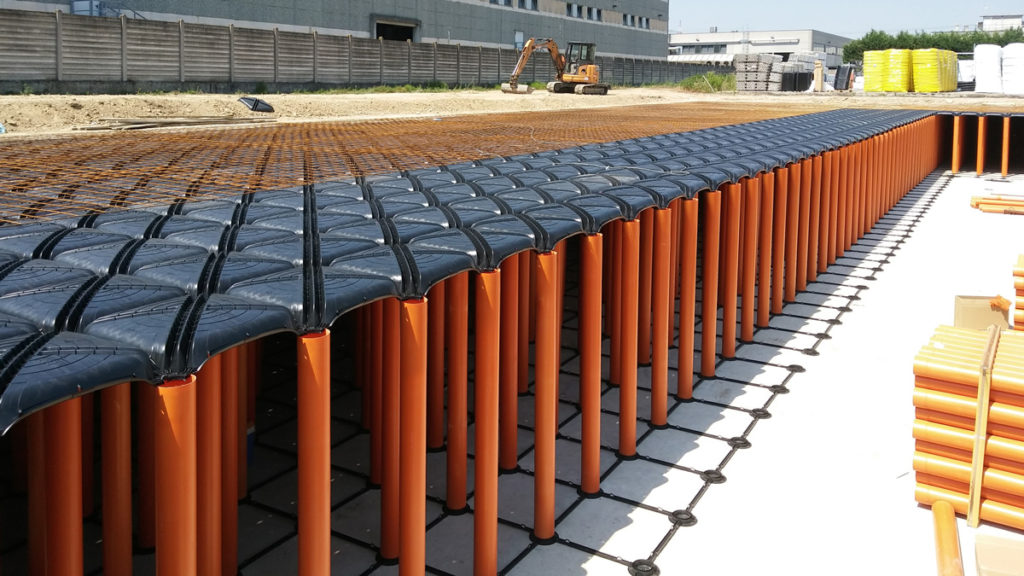

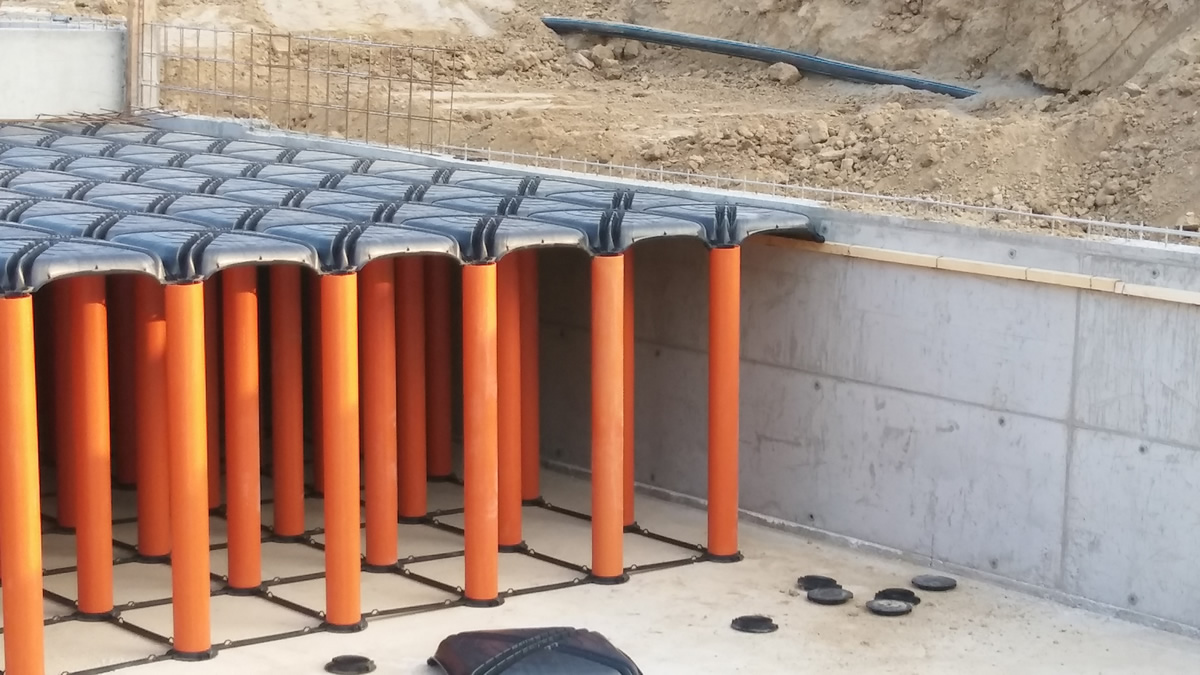

Per entrambe le soluzioni, il Vespaio Aerato Evolution prevede l’utilizzo di una cupola di dimensioni in pianta 71 x 71 x 15 cm, realizzata in polipropilene riciclato, applicata su tubi in PVC, di altezza e diametro variabile, inserite nelle apposite basi di appoggio dotate di distanziali che assicurano il corretto posizionamento a terra delle basi. Il Vespaio Aerato Evolution offre la possibilità di adoperare tubi di due diversi diametri in modo da scegliere il più adatto al tipo di realizzazione: diametro 12,5 cm (spessore minimo 2 mm) fino all’altezza di 200 cm; diametro 14 cm (spessore minimo 2 mm) fino all’altezza di 260 cm; diametro 14 cm (spessore minimo 3 mm) fino all’altezza di 300 cm.



CAMPI DI IMPIEGO

Riassumendo con l’utilizzo del Vespaio Aerato Evolution è così possibile realizzare:

  • Fondazione ventilata anche con variazioni di quota;
  • Vasche di accumulo gettate in opera per lo stoccaggio e il riutilizzo delle acque piovane in più ambiti:
    • Nel settore privato e commerciale per l’irrigazione o altri impieghi che non prevedono necessariamente acqua potabile (scarico wc, pulizia della casa, lavaggio automobile etc.);
    • Nel settore industriale per i processi produttivi di lavaggio, raffreddamento, risciacquo e di ogni altra lavorazione non alimentare e per impianti antincendio;
  • Vasche di dispersione delle acque piovane per mitigare l’effetto di piena causato da eventi meteorici eccezionali. Le vasche di dispersione non sono totalmente impermeabili e permettono il rilascio graduale dell’acqua piovana in falda attraverso feritoie alle pareti o il fondo drenante;
  • Vasche in calcestruzzo armato per creare superfici inclinate e multilivello.

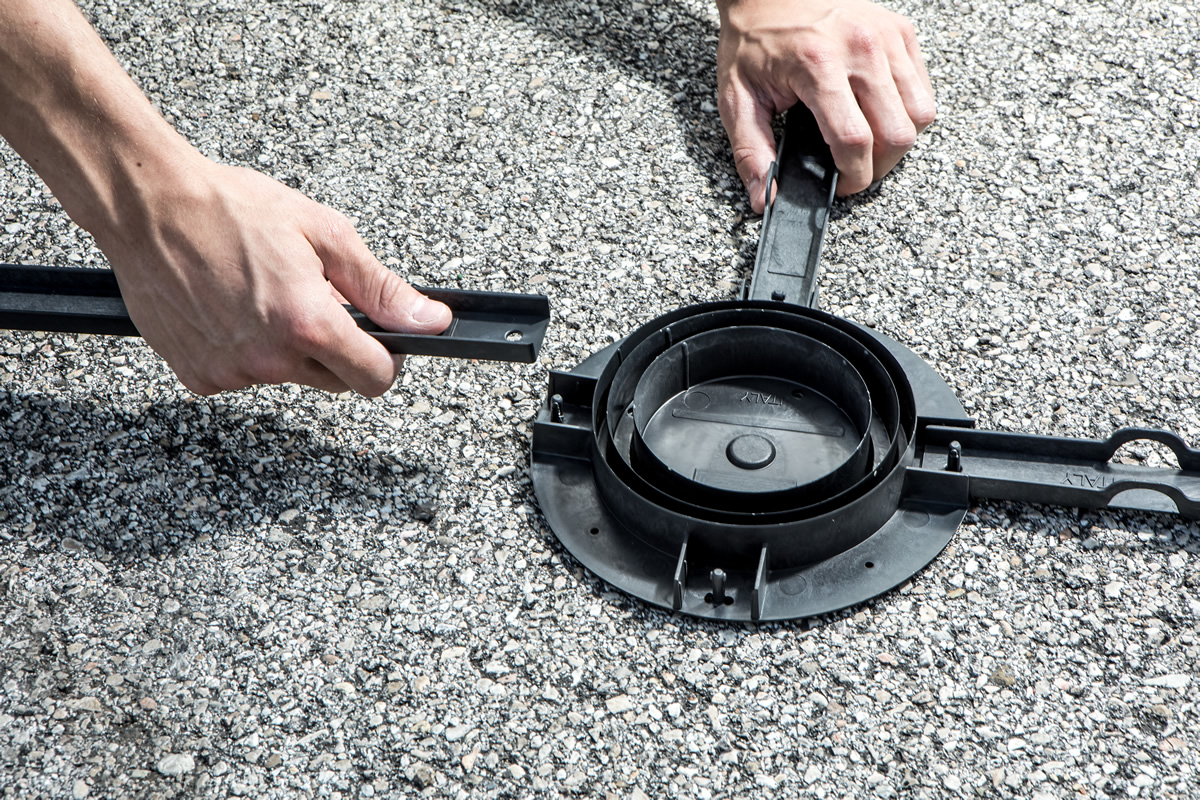

 Il Vespaio Aerato Evolution è modulare, leggero, facile da posare ed ecologico, poiché prodotto con materiale plastico riciclato e riciclabile. Inchiodando le basi al sottofondo, i tubi in PVC possono essere posati rapidamente e i distanziali possono essere recuperati e riutilizzati. Con il Vespaio aerato Evolution è possibile sostenere carichi eccezionali e raggiungere altezze limite fino a 3 metri, creando dei rialzi, dislivelli e pareggiamento quote. L’interasse tra i tubi di 71 x 71 cm, unita alla preventiva installazione di pozzetti, rende possibile ispezionare la “vasca” realizzata con il Vespaio Aerato Evolution, al fine di effettuare la pulizia, verificare il livello dell’acqua e dello stato microbiologico, controllare tubazioni e impianti installati.

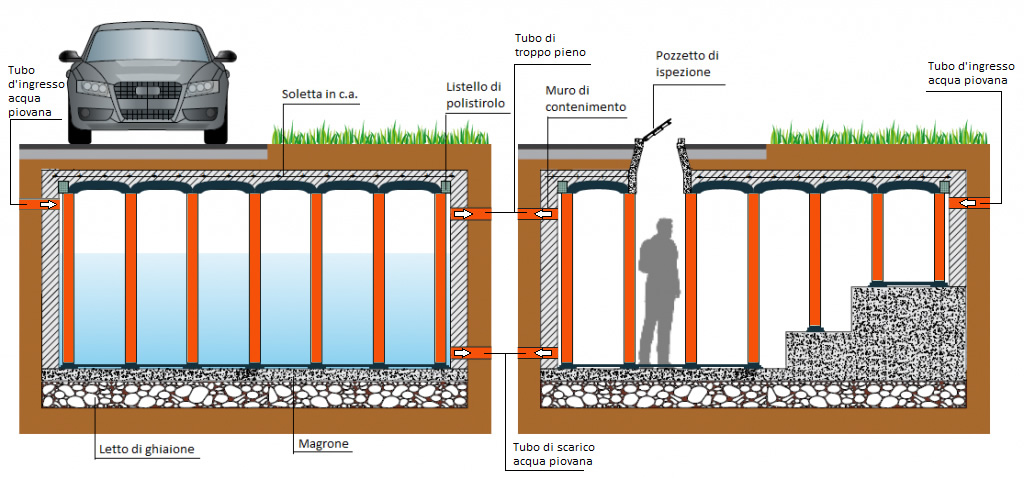

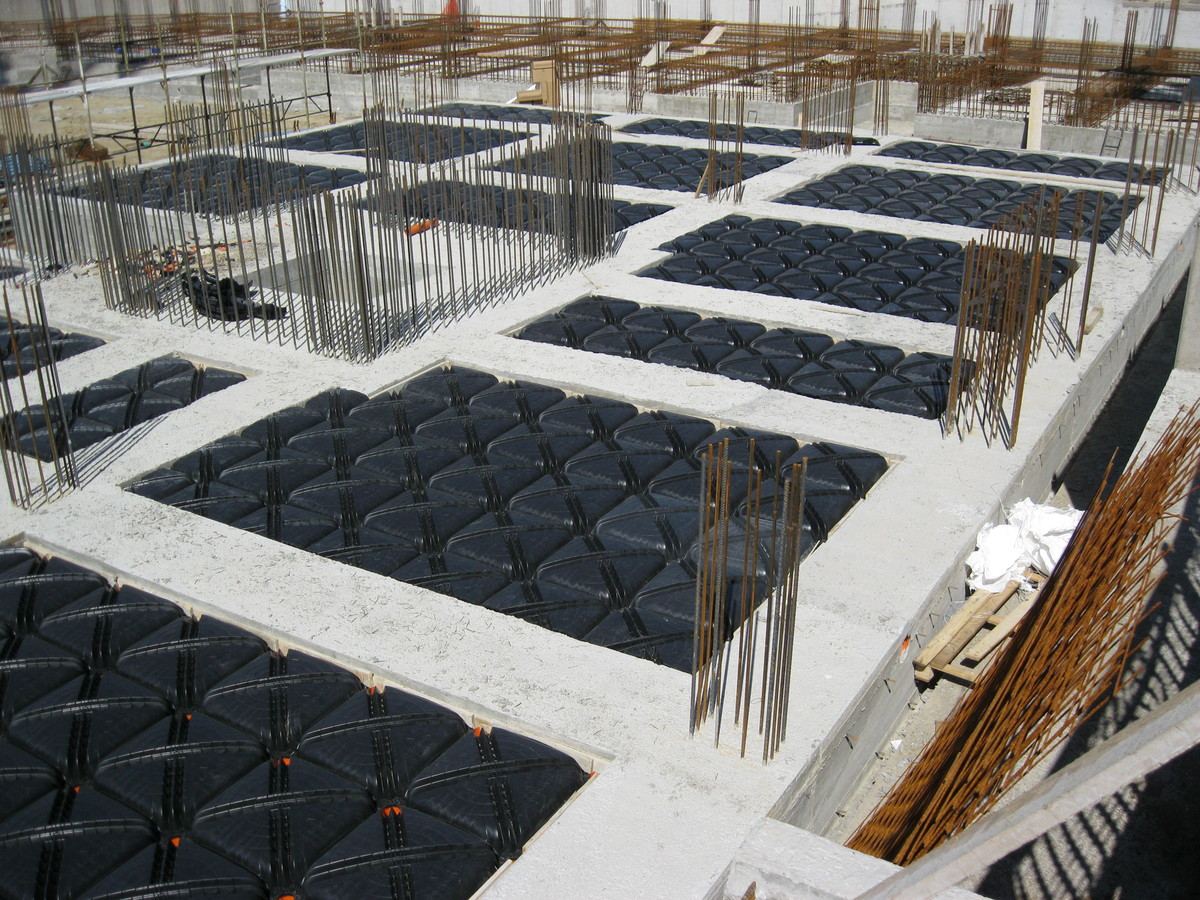

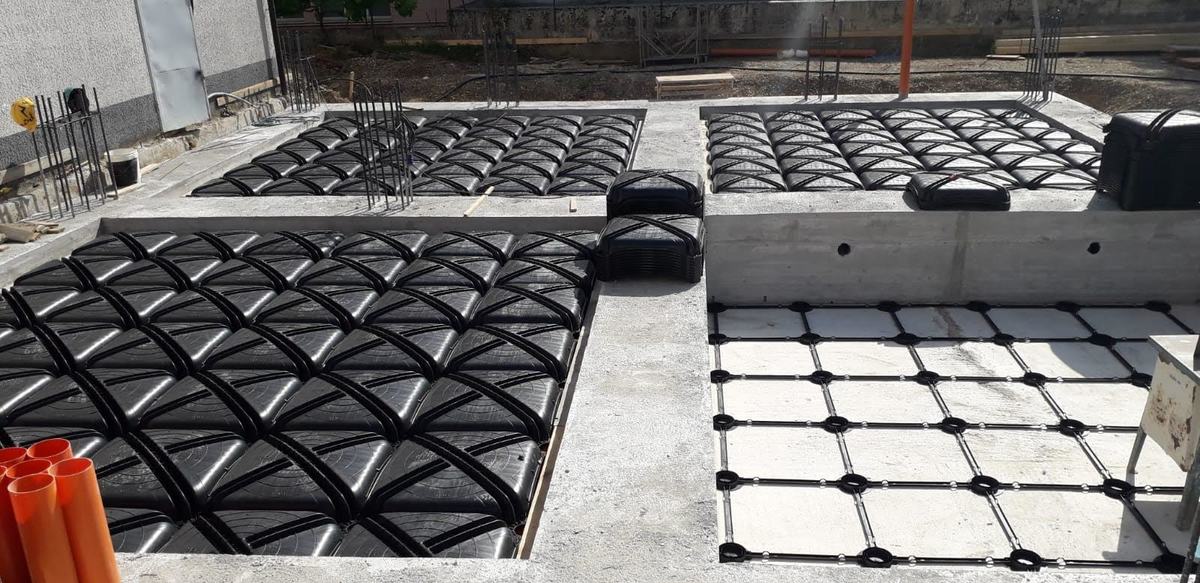

Con il Vespaio Aerato Evolution si ottiene una struttura in calcestruzzo armato composta da una platea, muri perimetrali e una soletta armata sostenuta da pilastrini. La “vasca” è carrabile e garantisce un’elevata resistenza ai sovraccarichi sia permanenti che di esercizio; è possibile al di sopra di essa ottenere un’area a verde oppure realizzare una pavimentazione per il transito dei mezzi anche pesanti. La “vasca” deve essere impermeabilizzata e occorre prevedere uno scarico di “troppo pieno”.





PRECAUZIONI PER L’USO

Il montaggio del Vespaio Aerato Evolution deve essere eseguito con l’operatore a terra, se l’altezza da realizzare non lo consente utilizzare la scala o adeguati presidi di sicurezza.

Dopo aver montato il Vespaio Aerato Evolution è possibile camminarci sopra. Per altezze superiori a un metro valutare la necessità di utilizzare assi in legno o altri opportuni presidi di sicurezza.

Non posizionare sul Vespaio Aerato Evolution montato e non ancora gettato con il calcestruzzo, carichi di cantiere (bancali, sacchi di cemento, etc.);

IMPORTANTE: Non effettuare la gettata del Vespaio Aerato Evolution e dei travi e cordoli contemporaneamente; travi e cordoli devono essere gettati per primi.



  1. Preparare il terreno di posa e realizzare il sottofondo in calcestruzzo, da dimensionare in funzione dei sovraccarichi e della portata del terreno. Il sottofondo dovrà essere ben livellato;

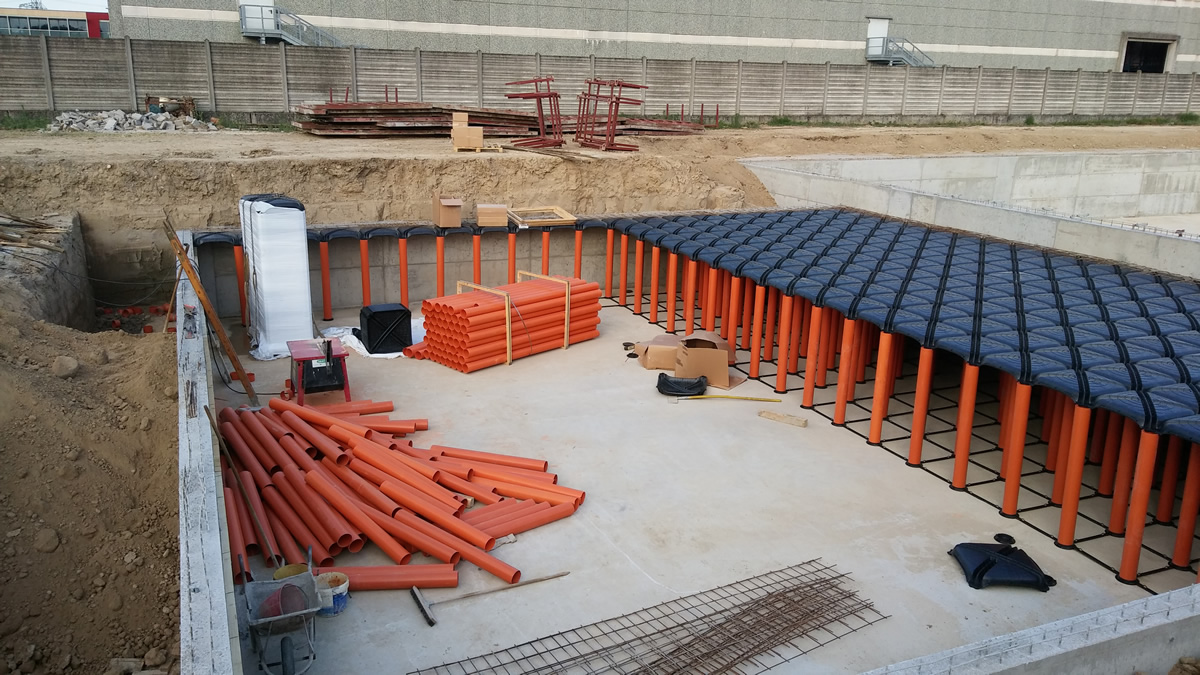

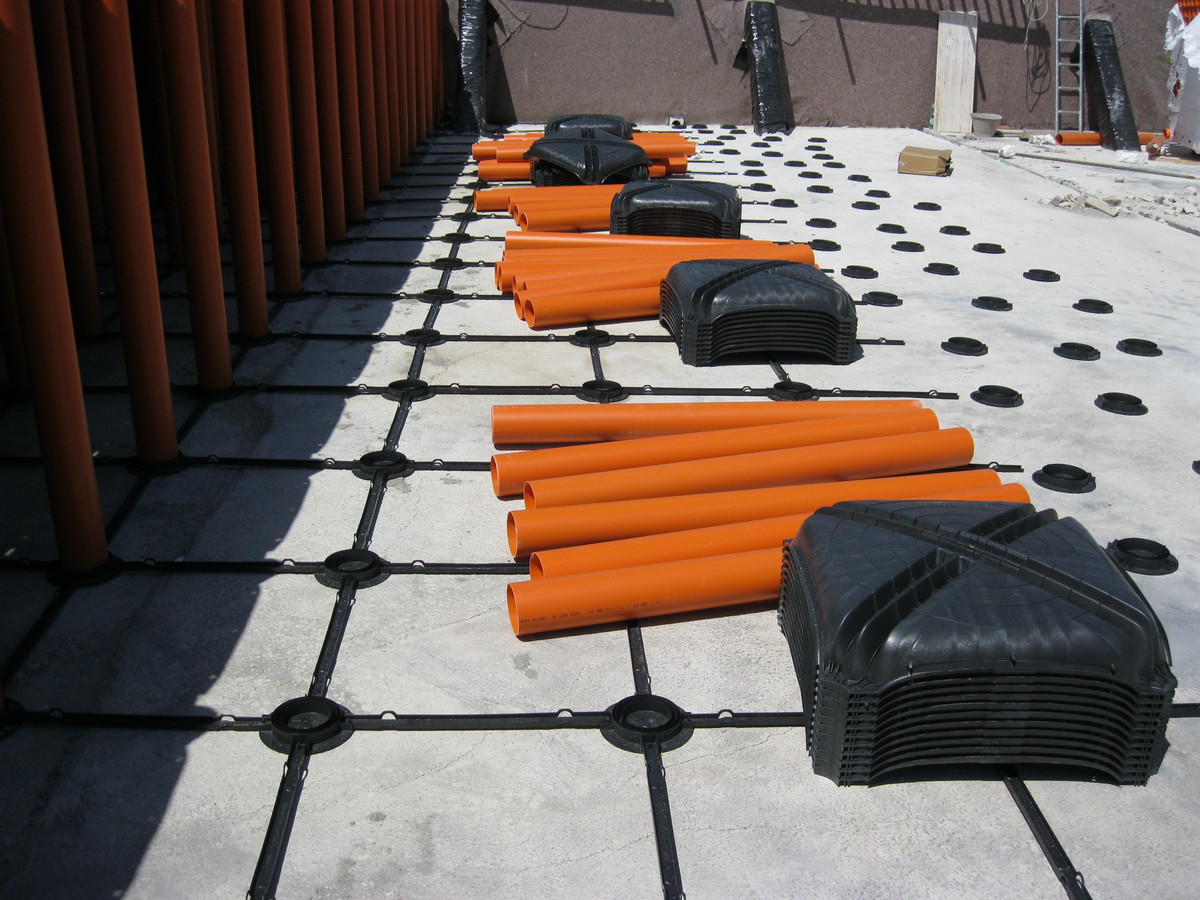

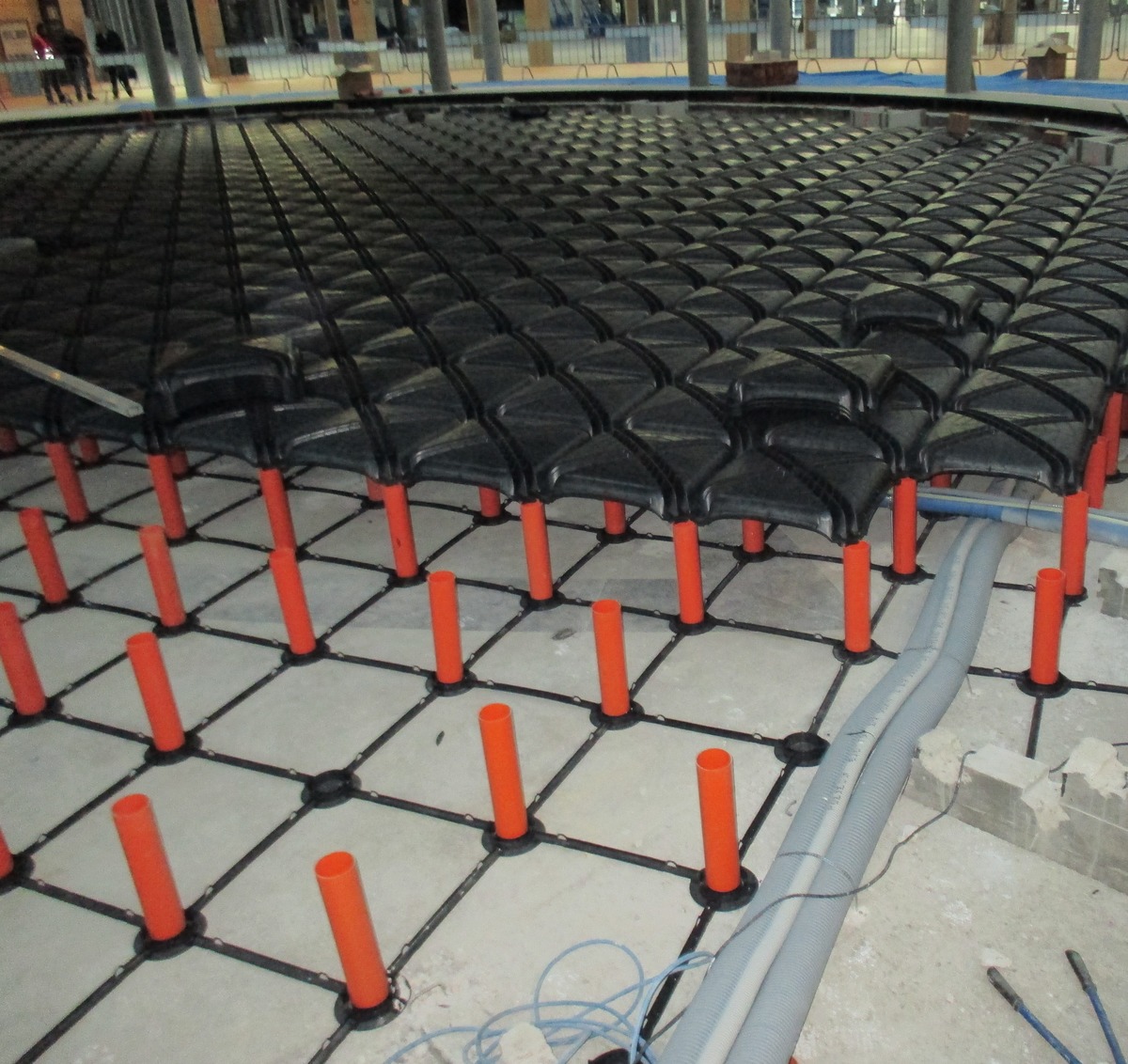

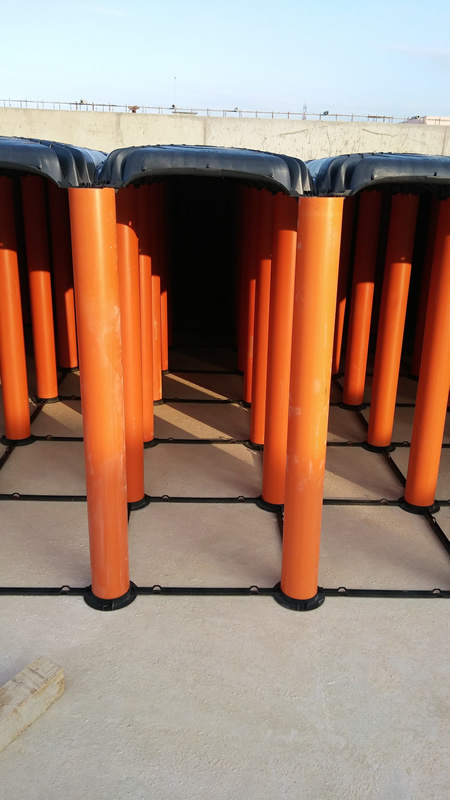

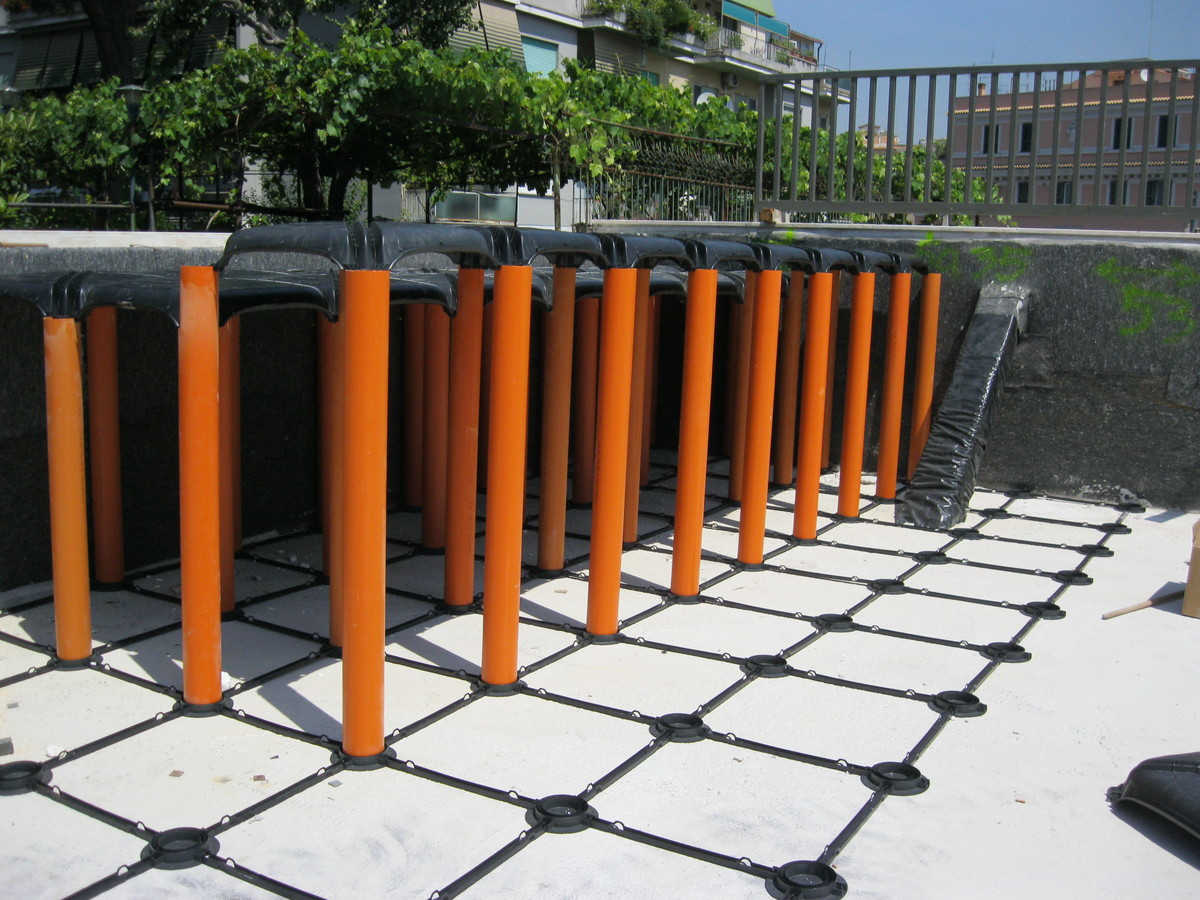

  2. Posare il Vespaio Aerato Evolution (base, distanziale, tubo in PVC e cupola) come da schema di posa:
    • Tagliare i tubi a squadro e a misura (non innestare uno o più tubi);
    • Ancorare i tubi perimetrali, nei due lati di partenza, al muro con il collare fissa tubo. Se il montaggio finisce con una cupola intera procedere ancorando i tubi perimetrali al muro con il collare fissa tubo. I punti di fissaggio dei tubi al muro, dovranno essere valutati in funzione dell’altezza del tubo utilizzato;
    • E’ possibile tagliare a misura le cupole con una mola a disco;

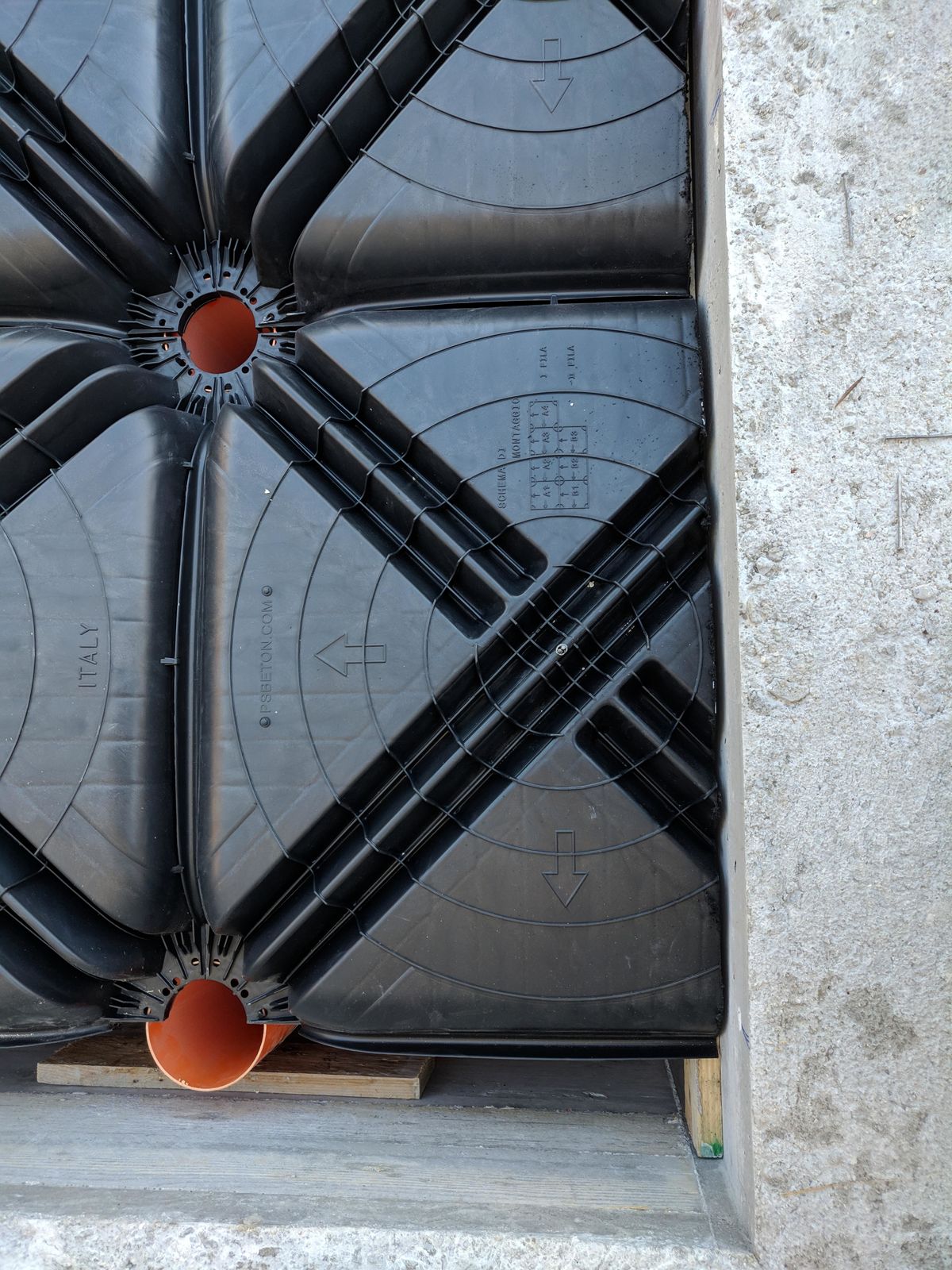

  3. Predisporre dei listelli di legno di larghezza 8 cm e spessore 2 cm, fissati alla parete, per appoggiare le cupole tagliate a misura;
  4. Predisporre dei listelli di polistirolo lungo il semi perimetro dove si è iniziato il montaggio per impedire il passaggio del calcestruzzo. Il primo listello deve essere tagliato a 81 cm;

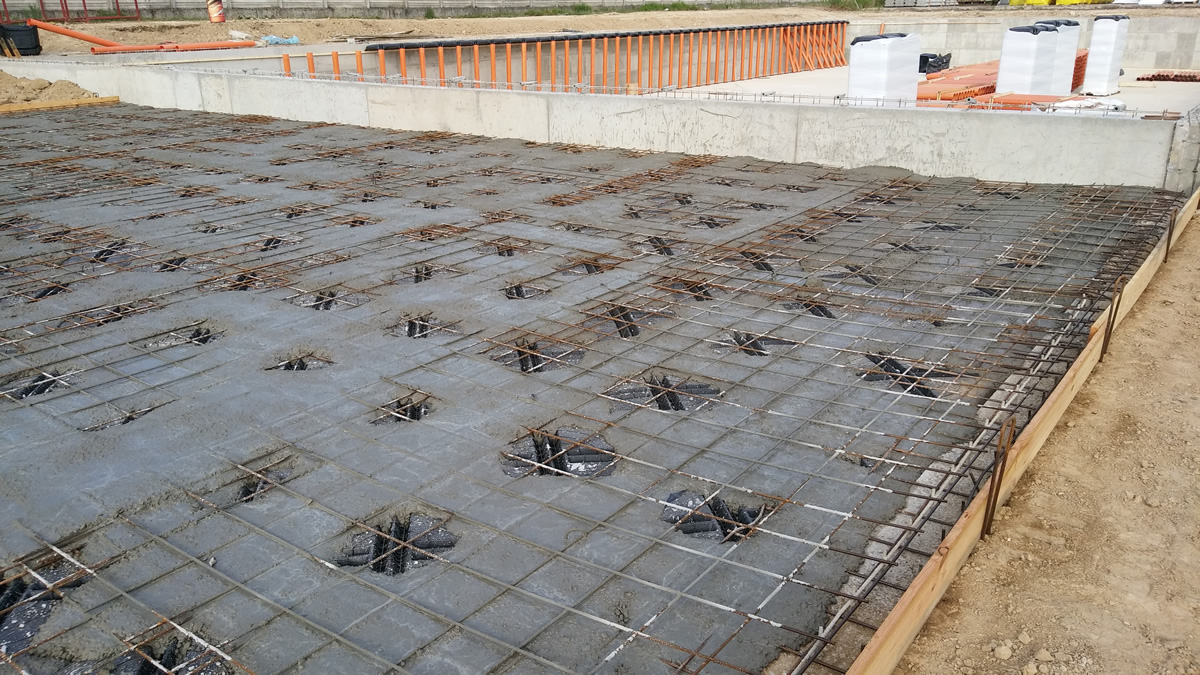

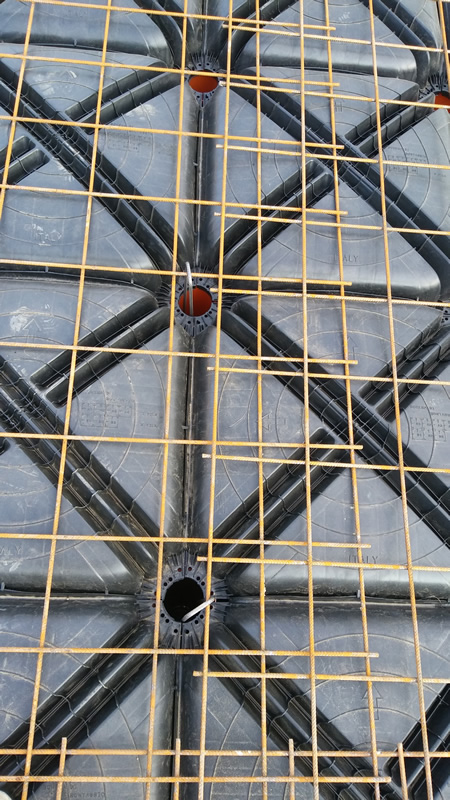

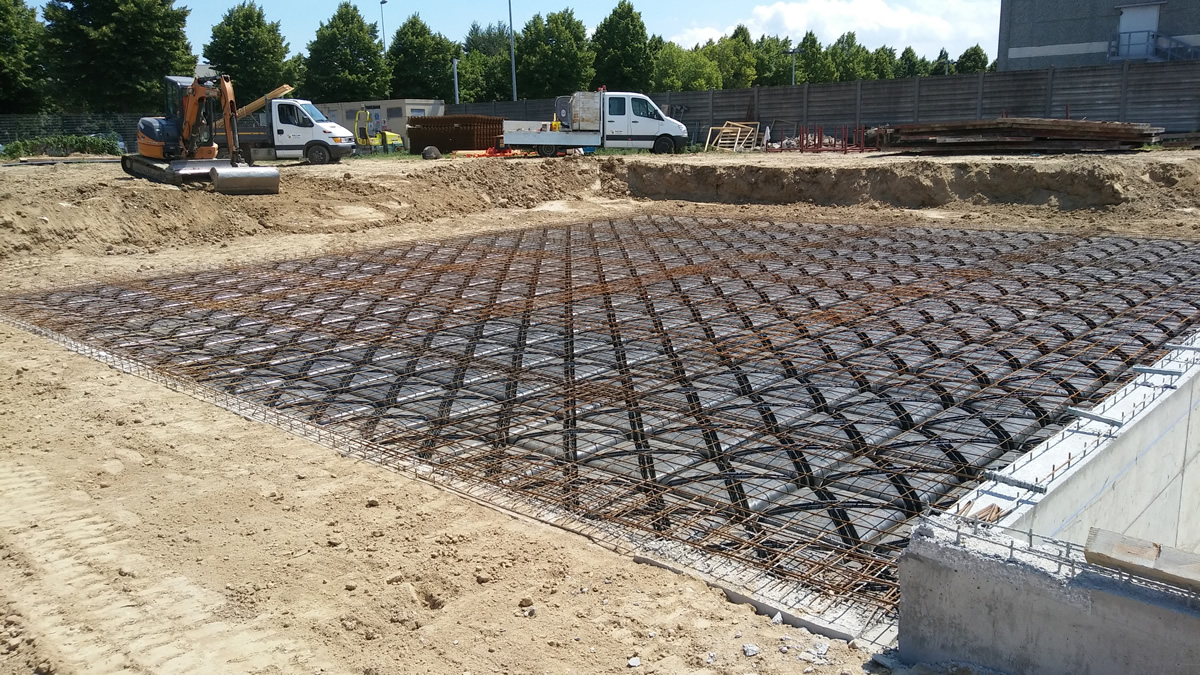

  5. Posare la rete elettrosaldata della dimensione indicata nei calcoli strutturali, aggiungendo eventualmente dei ferri all’interno dei tubi in PVC per armare i pilastrini in calcestruzzo. Collegare i ferri inseriti nei tubi con la rete elettrosaldata;

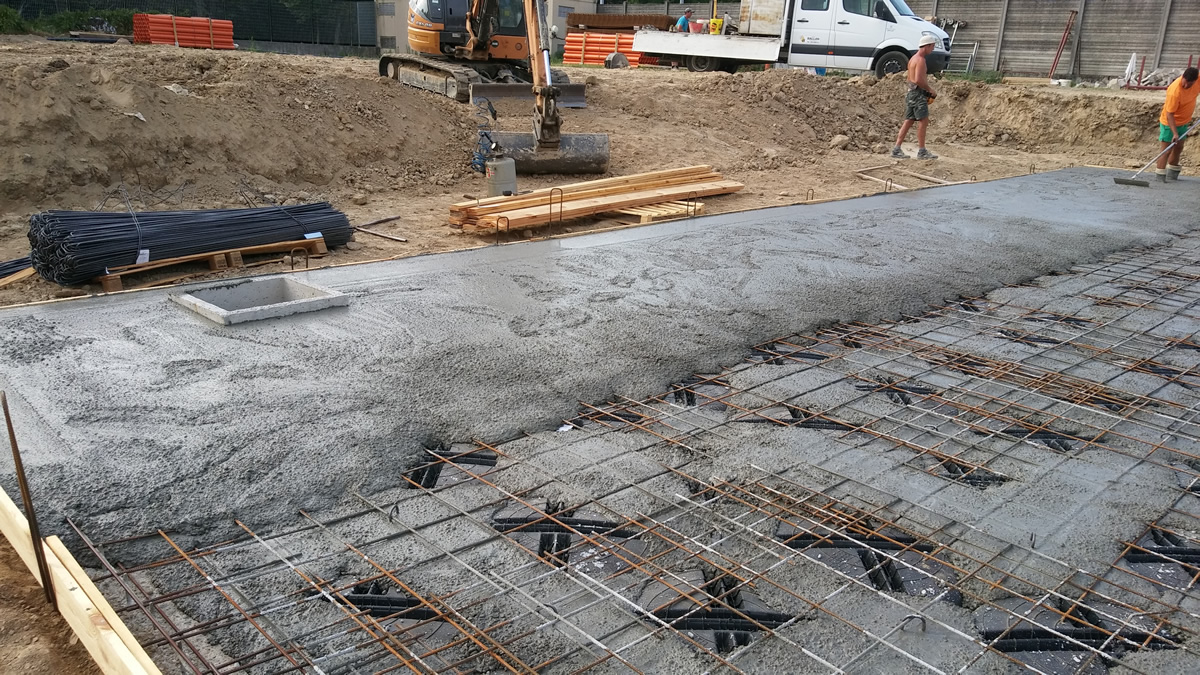

  6. Eseguire il getto posizionandosi sopra la cupa e distribuendo gradualmente il calcestruzzo su tutta la superficie; non indirizzare il getto di calcestruzzo direttamente all’interno dei tubi. Riempire 1/3 tutti i tubi e attendere che il calcestruzzo indurisca, successivamente riempire fino a raso cupola. Una volta indurito il secondo getto di calcestruzzo, completare fino alla quota di progetto.

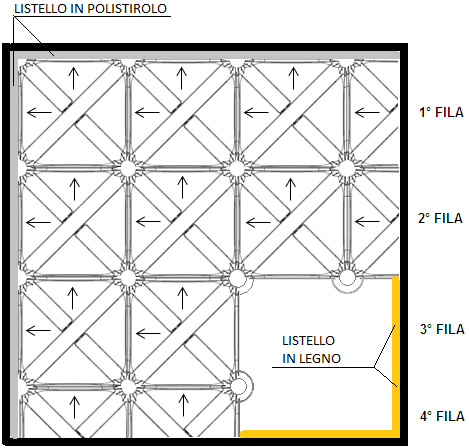

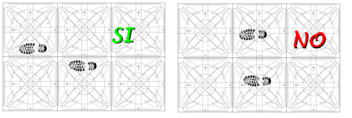

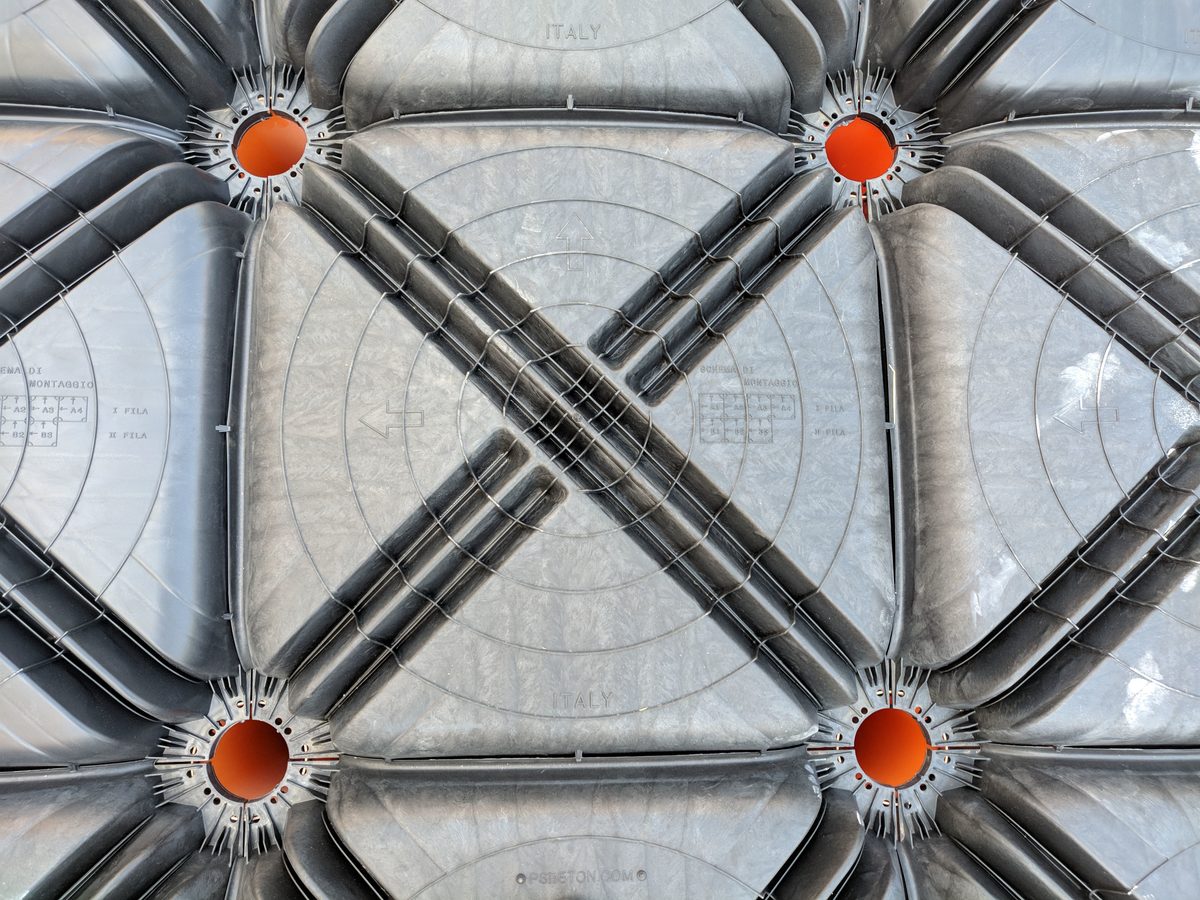

Posare il Vespaio Aerato Evolution da sinistra verso destra e dall’alto verso il basso. Mantenendo sempre le frecce stampate sulla cupola in alto e a sinistra

1 m² di VESPAIO AERATO EVOLUTION

  • N° 2 CUPOLE
  • N°2 TUBI ∅ 12,5 o 14 CM
  • N° 2 BASI
  • N° 4 DISTANZIALI

L’esatta quantità di Basi, Tubi e Distanziali, può variare in base alla configurazione della superficie.

CONSUMI

Consumo di calcestruzzo a raso cupola m³/m² 0,033

Consumo di calcestruzzo al m² per ogni m di altezza del tubo ∅ 12,5 cm m³/m² * m 0,023; ∅ 14 cm m³/m² * m 0,029

Esempio di calcolo del consumo di calcestruzzo:

  • Superficie richiesta m² 1
  • Altezza richiesta cm 100
  • H cupola cm 15
  • H tubo cm 85
  • Consumo di calcestruzzo a raso cupola m³/m² 0,033
  • Consumo di calcestruzzo al m² per ogni m di altezza del tubo: ∅ 12,5 cm  m³/m² * m 0,023 * m 0,85 = m³/m² 0,019
  • Totale consumo calcestruzzo a raso cupola = m³/m² 0,052

RICHIEDI UN PREVENTIVO GRATUITO



Il Vespaio Aerato Evolution completa la linea prodotti Vespaio Aerato.

Le immagini e le caratteristiche riportate su questa pubblicazione non sono vincolanti.
La PLASTICHE 3F SRL si riserva il diritto di apportare modifiche ai prodotti senza alcun obbligo di preavviso.
